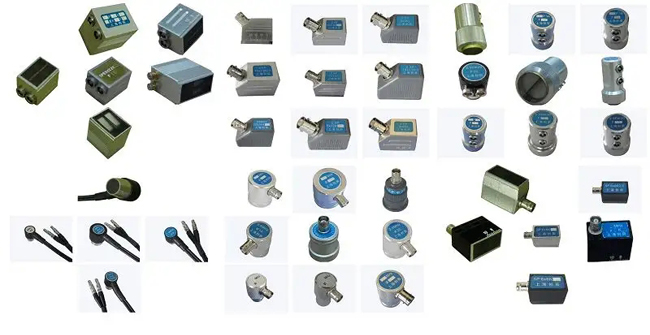

鍛鋼件水浸超聲波探傷探頭我們可以從探頭的類型、尺寸和頻率三個方面決定。水浸探頭按是否聚焦分為非聚焦探頭和聚焦探頭，使用這兩種類型探頭分別探傷含有三個傾斜角不同的平底孔的試塊和內部含有多個缺陷的試塊，由結果得知，非聚焦探頭掃查覆蓋空間大，而聚焦探頭聲能集中、對缺陷方向不敏感。

根據探頭的尺寸、頻率對探傷的影響得知，根據鋼件厚度、缺陷情況、檢測要求等，選擇的探頭類型、尺寸和頻率要確保能檢測到要求的最小缺陷、保證超聲波衰減較小。我們分析計算水浸探傷水層厚度及其對聚焦探頭焦柱的影響，得到焦柱在鋼件中位置的計算公式。通過對一含有缺陷的鍛件進行水浸垂直探傷，結合低倍檢驗、金相檢驗、掃描電鏡檢驗，得知，利用水浸探傷的成像分析功能可得到鋼件內部缺陷在不同視角的投影圖像及缺陷分層變化情況，水浸探傷對缺陷形貌的掌握、缺陷性質的預判起到重要作用

缺陷的取向?qū)λ暡ù怪睓z測有影響且有時影響很大，采用水浸小角度縱波入射檢測的方法，將探頭傾斜一個小角度對含有三個傾斜角不同的平底孔的試塊進行掃查，由結果得知，小角度縱波檢測可更真實地反映出缺陷的實際形貌和當量大小，掃描結果受到缺陷取向的影響較小。調整探頭傾斜角度在 15.4°與 22.4°之間，利用波型轉換原理，用橫波掃查一個含有多個較深人工平底孔的較薄平面鋼件，由結果可知，此時探傷靈敏度最高，能得到良好的檢測效果。水浸斜入射檢測可彌補常規垂直入射檢測在平面鍛鋼件探傷中的不足。
