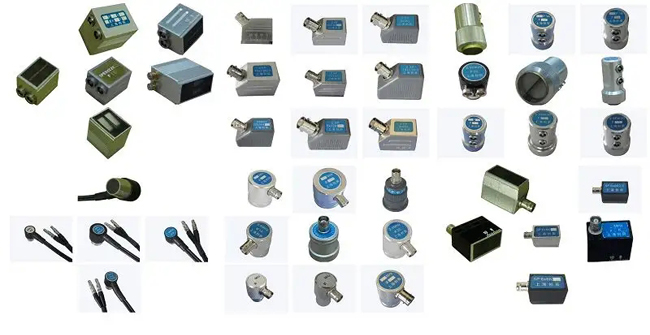

探頭是探傷儀的重要的組成部件，主要用來發射、接收超聲波，探頭的性能直接影響探傷檢測效果。

水浸平探頭和水浸聚焦探頭
水浸平探頭相當于可在水中使用的縱波直探頭，用于水浸法檢測。當改變探頭傾角使聲束從水中傾斜入射至工件表面時，也可通過折射在工件中產生純橫波。



在水浸平探頭前加上聲透鏡可產生聚焦聲束，稱為水浸聚焦探頭。聲透鏡的作用就是實現聲束聚焦。



高溫探頭
常規探頭只能用于檢測常溫下的工件，然而實際生活中有時需要對高溫工件進行檢測。如原子反應堆中的某些部件，這時必須采用高溫探頭來進行檢測，高溫探頭中的壓電晶片需選用居里溫度較高的鈮酸鋰、石英鈦酸鉛來制作，外殼與阻尼塊為不銹鋼，電纜為無機物絕緣體高溫同軸電纜，前面殼體與晶片之間采用特殊釬焊使之形成高溫耦合層，這種探頭可在400-700℃高溫下進行檢測。

電磁超聲探頭
電磁超聲探頭，其物理結構由高頻線圈和磁鐵兩部分組成，高頻線圈用于產生高頻激發磁場；磁鐵用來提供外加磁場，它可以是永久磁鐵或直流電磁鐵，也可以是交流電磁鐵或脈沖電磁鐵。當置于工件表面上的高頻線圈通過高頻電流時，它在工件內產生渦流，此渦流在外加磁場的作用下，也會像電動機那樣受到機械力的作用，產生高頻振動，于是在工件中形成了超聲波波源。在接收超聲波時，如同發電機的轉子在定子的磁場中旋轉，會在轉子中產生感應電流一樣，工件表面的震蕩也會在外加磁場力的作用下，在高頻線圈中感應出電壓而被儀器接收。



爬坡探頭
爬坡是指表面下縱波。當縱波以第一臨界角入射到界面時，就會在第二介質中產生表面下縱波，及爬坡。這時第二介質除爬坡外，還有其他波形，但速度均較爬坡慢。爬坡與表面波不同，表面波是入射角大于或等于第二臨界角時產生的，是表面下的橫波，波速較低。
