400方管焊縫超聲波探傷設備說明

本探傷設備應用于在線檢測生產線，整個檢測過程采用PLC控制，可實現手動、自動兩種方式探傷。方管經由系統控制的傳輸裝置傳輸到原地旋轉輥道，進入探傷區域，然后平穩進入探頭，完成對方管焊縫的全覆蓋檢測，檢測方管有無缺陷，如有缺陷鋼管聲光報警。

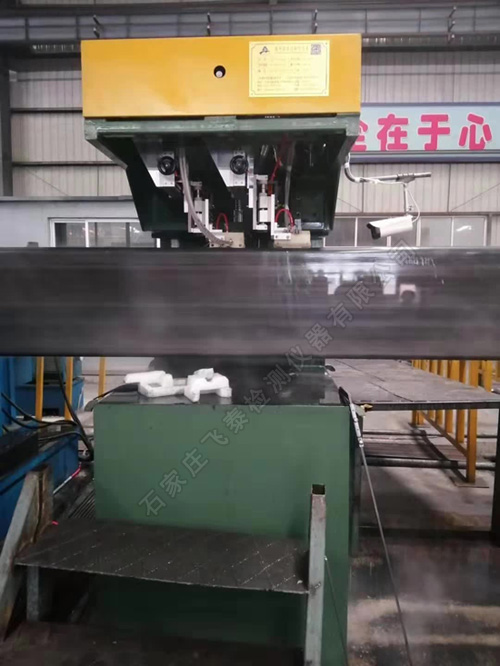

400方管超聲波探傷設備

400方管焊縫超聲波探傷設備的組成

1、八通道超聲儀器

2、探頭系統升降裝置

3、探頭跟蹤裝置

4、檢測行走平臺

5、電控系統

6、打標裝置

7、供水系統

8、氣路系統

計探傷設備的外形尺寸(長x寬x高mm)：16000x3000x2100

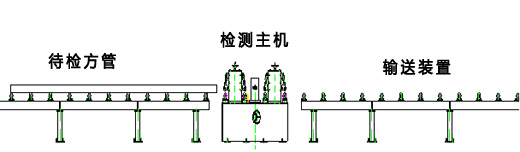

400方管超聲波探傷檢測線展示圖

方管主要參數

（1）方管尺寸：120X120-300X400mm

（2）方管壁厚：4～16mm

（3）鋼級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

（4）方管長度: 8m～12.3 m

（5）焊縫寬度：10～15mm

（6）方管直度：0.2%

（7）焊道偏移：≤1.5mm/ m

（8）探傷執行標準: GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

400方管焊縫超聲波探傷設備主要技術參數

?探傷方法：方管焊縫水膜法    超聲8通道；

?信噪比： ≥8dB漏報率；

?漏報率：≤1％；

?誤報率：≤3％；

?穩定性：≤2dB

?管端不可探區：≤200mm；

?滾輪最大轉速：150r/min   (150r～5r無級可調)；

?探傷速度：0～30m/min。變頻無級可調；

?設備總功率：20KW左右；

超聲波儀器主要性能

?靈敏度余量大于50 dB。

?垂直線性誤差小于3%。

?分辨率：≥30dB

?水平線性誤差小于0.5%。

?WINDOWS操作界面。

?自動缺陷波捕捉和記錄。

?缺陷定位和定量讀數。

?自動報警和噴標輸出。

?探傷記錄報告和探傷統計報表輸出。

?電腦全數字式參數調整，存儲與參數重現。

?增益：0～100dB,每檔1/6 dB可調。

?頻率范圍：64～5MHz

?可輸出聲光報警、延時打標及分選信號。

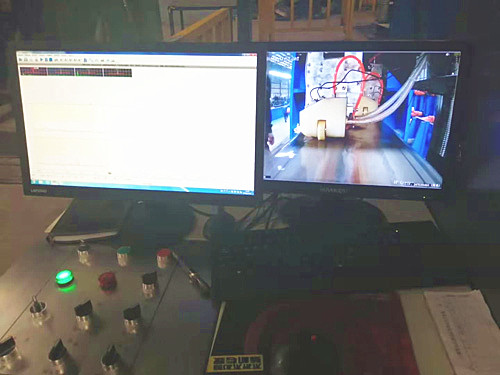

400方管超聲波探傷控制臺展示

買方負責范圍

1、買方承擔設備區域的土建施工，包括地坑、地坑蓋板、管溝及預埋管道(電氣、儀表、給排水、地腳螺栓等)的施工,包括電氣、儀表的接地系統，賣方必須提供相關的土建任務書及施工圖。

2、買方負責將設備需用各種能源介質接至設備要求的接點處(集中在機旁一米的接點或接線盒)；賣方必須提供用量、技術和質量要求及交接點的具體位置。

3、買方承擔設備考核中需要的動力（水、電、氣、油等），并提供一路電源至賣方進線電源柜，并配合賣方進行設備考核。

4、買方要及時向賣方提供與合同設備設計、制造及安裝有關的資料。

賣方設計及供貨范圍

1、賣方負責多通道超聲波檢測設備地上部分全套設計（包括施工設計）、制作、供貨、安裝和現場調試（買方提供起重設備），包含主機上的電氣配管線、輔件、及電纜等全套設備的供貨。

2、賣方負責組織出廠調試驗收，在買方協助下負責設備安裝和調試，賣方根據買方的探傷速度要求制定相關的主輔匹配參數，并保證達到責任范圍內的質量和要求。

    3、協助買方進行冶金工業無損檢測中心的認證，提供技術支持。

4、賣方負責提供的技術文件資料下。
