鋼板在線相控陣自動探傷設備

鋼板在線相控陣自動探傷設備介紹

鋼板在線相控陣探傷設備是一種高性能的數字化儀器，它可以對鋼板探傷全過程的信號進行記錄，并且對信號處理后生成和顯示不同方向投影高質量圖像。由于相控陣檢測技術具有波束方向和焦距自由變換、檢測結果易于成像、檢測可達性和適用性好等優點，提高缺陷檢出率和檢測結果的可靠性，實現檢測結果多維顯示，從而提高鋼板檢測工作效率。

本款德國進口在線相控陣鋼板自動探傷設備是一種全新的、全自動的在線無損檢測系統。通過使用超聲波、EMAT或渦流方法對金屬板、焊縫等進行材料狀態檢測評估。100%的產品經過檢驗，為分級、質量檢驗要求和更精準度的過程控制數據提供了有值的信息，以降低由過程錯誤引起的廢品率。

適合探傷檢測的項目

1、檢測軋制板材、鑄錠和板坯的內部缺陷，如：分成、非金屬雜物、氣孔、重皮等。

2、表面和亞表面缺陷檢測。

3、精確的壁厚測量。

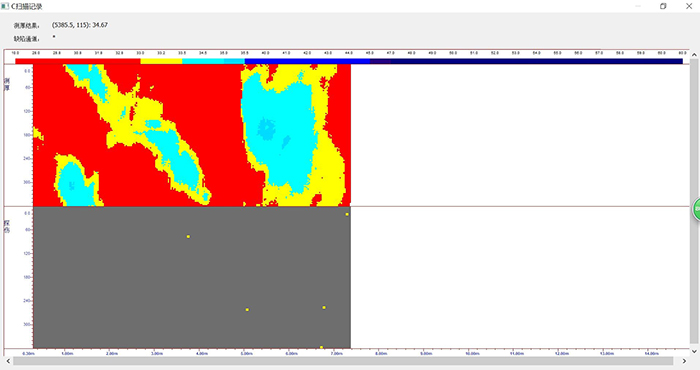

鋼板相控陣C掃查 界面

主要技術指標

1、檢測靈敏度：

     內部缺陷：FBH2mm

     表面缺陷：0.2mm x 10mm（寬度 x 長度）刻槽

2、壁厚測量精度：±0.05mm

3、檢測速度：最大至2m/s

可適用多種多通道超聲波探頭或渦流探頭

●基于EMAT的非接觸式陣列探頭

●UT相控陣探頭

●壓電晶片陣列超聲探頭

●渦流探頭

適用的鋼板檢測規格

1.鋼板寬度：100mm-6000mm

2.鋼板長度：不小于3000mm

3.鋼板厚度：3mm-350mm

4.鋼板材質：碳鋼

5.鋼板表面溫度：最高至600℃

與傳統的超聲波檢測方法相比，相控陣超聲波檢測具有如下主要優點

(1) 速度快：采用電子方法控制聲束聚焦和掃描，可以在不移動或少移動探頭的情況下進行快捷的掃查，提高檢測速度。

(2) 掃描范圍大：由于可以控制波束的偏轉與聚焦，因此探頭在同一位置可以?huà)呙韪蟮姆秶?/p>

(3) 可達型（靈活性）好：對于復雜零件的內部結構或者不利于探頭移動旋轉的地方，相控陣超聲波檢測具有非常重要的作用。

(4) 通過優化控制焦點尺寸、焦區深度和聲束方向，可使檢測分辨力、信噪比和靈敏度等性能得到提高。

探傷檢測標準

超聲波檢測密度、檢測步驟、驗收標準、數據處理和表示，按照以下國際和國內標準執行：

GOST 22727,SEL 072,ISO 12094,API 5L,ASTM 435,ASTM 578,DNV-OS-F101,EN10160,JIS0901

,JIS0801,ISO10893,ISO3183等等。
